DJI Dock 3 drone de sécurité automatisé








    DJI Dock 3 drone de surveillance drone in a box

    Équipé des drones haute performance Matrice 4D ou Matrice 4TD, le DJI Dock 3 permet des opérations à distance 24 heures sur 24 et 7 jours sur 7 et, pour la première fois, prend en charge le déploiement mobile sur véhicule, s’adaptant ainsi sans effort à divers environnements.
    Les drones utilisent les mêmes caméras que ceux de la gamme Matrice 4 mais offrent des performances de vol et de protection améliorées. Ils peuvent également être associés à la radiocommande DJI RC Plus 2 Enterprise pour une utilisation autonome. Grâce aux fonctions intelligentes de DJI FlightHub 2, les pilotes peuvent réduire de manière significative le temps opérationnel et les coûts de main-d’œuvre, maximisant ainsi l’efficacité et les économies.

    Drone in a box

    Déploiement automatisé

    Capteurs thermique et visible

    Sur devis

    À l'aise dans tous types d'environnements

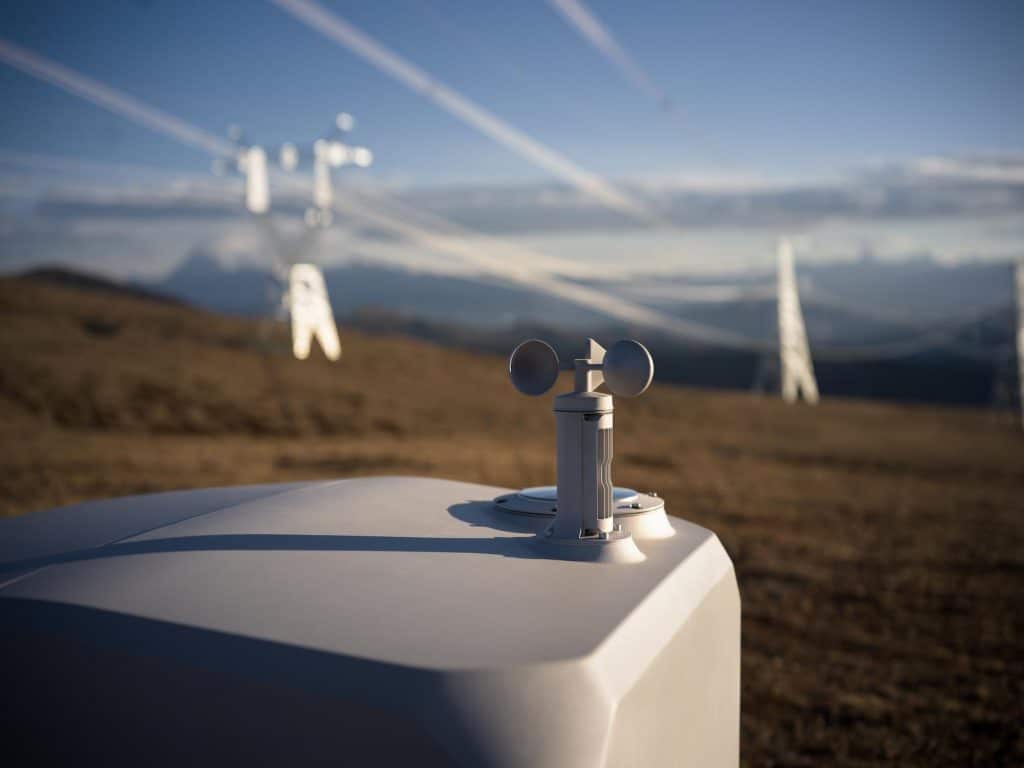

    Résistant à la chaleur

    Conçue pour résister à la chaleur extrême, la station d’accueil DJI Dock 3 fonctionne et se charge sans problème même à des températures atteignant 50 °C (122 °F), garantissant ainsi des opérations efficaces.

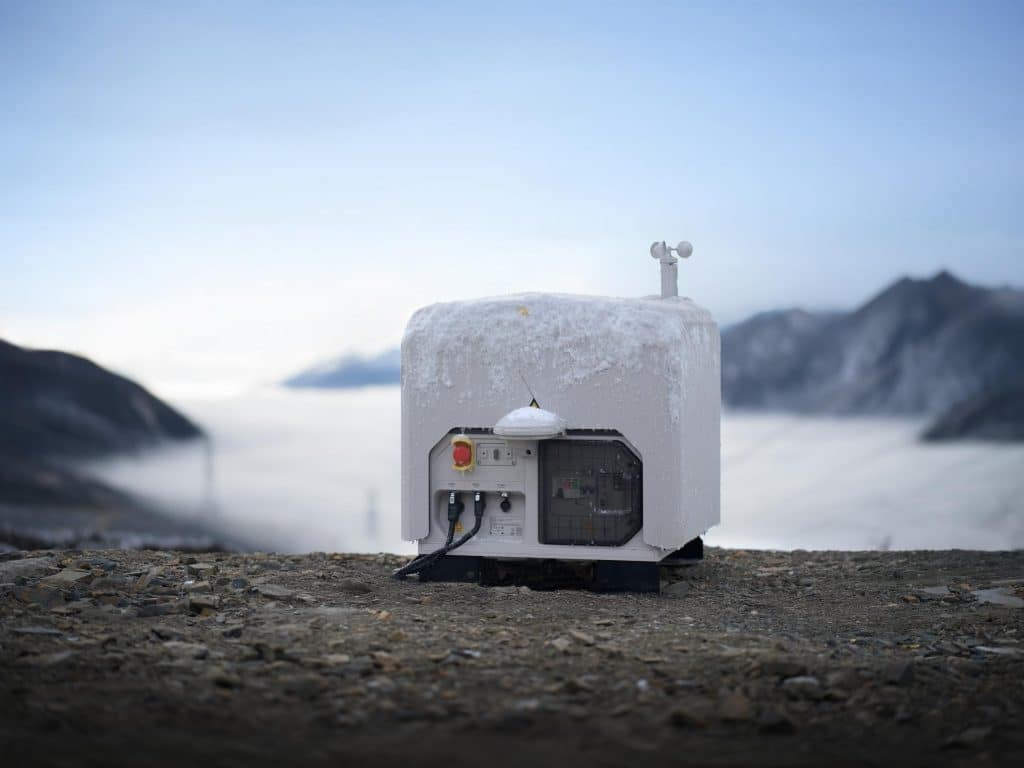

    Résistant au froid

    Effectuez des tâches critiques en toute fiabilité malgré des températures glaciales dans des environnements où les températures peuvent descendre en dessous de -20 °C (-4 °F). Après préchauffage, il peut fonctionner de manière stable dans des environnements difficiles jusqu’à -30° C (-22° F).

    Résistant au vent

    Les nouveaux Matrice 4D et 4TD présentent des performances de vol remarquables. Dans des vents de 12 m/s, ils peuvent décoller et atterrir en toute stabilité et rester en l’air jusqu’à 32 minutes.

    Robuste et fiable

    La conception du Dock 3 protège ses systèmes internes des conditions extérieures en encapsulant les composants électroniques, ce qui permet un  fonctionnement sans faille même dans des environnements difficiles.

    Hélices à faible bruit et antigivre

    Équipés en standard d’hélices anti-givre à faible bruit, les drones Matrice 4D et 4TD peuvent maintenir un vol stable même sous une pluie verglaçante. La conception silencieuse réduit le bruit pendant les opérations.

    Déploiement flexible, transmission longue distance

    Le DJI Dock 3 peut être déployé de manière flexible, redéfinissant ainsi le paradigme des opérations. Pour les déploiements fixes, la qualité du signal peut être améliorée en installant le relais D-RTK 3 de nouvelle génération en hauteur, ce qui permet une sélection flexible de l’emplacement de la station d’accueil. Grâce à la nouvelle application DJI Enterprise, le déploiement peut être réalisé à l’aide d’un simple smartphone. En outre, pour la première fois, une station d’accueil DJI prend en charge le déploiement à bord d’un véhicule, ce qui permet une répartition plus efficace lors d’opérations urgentes et d’inspections sur de longues distances.

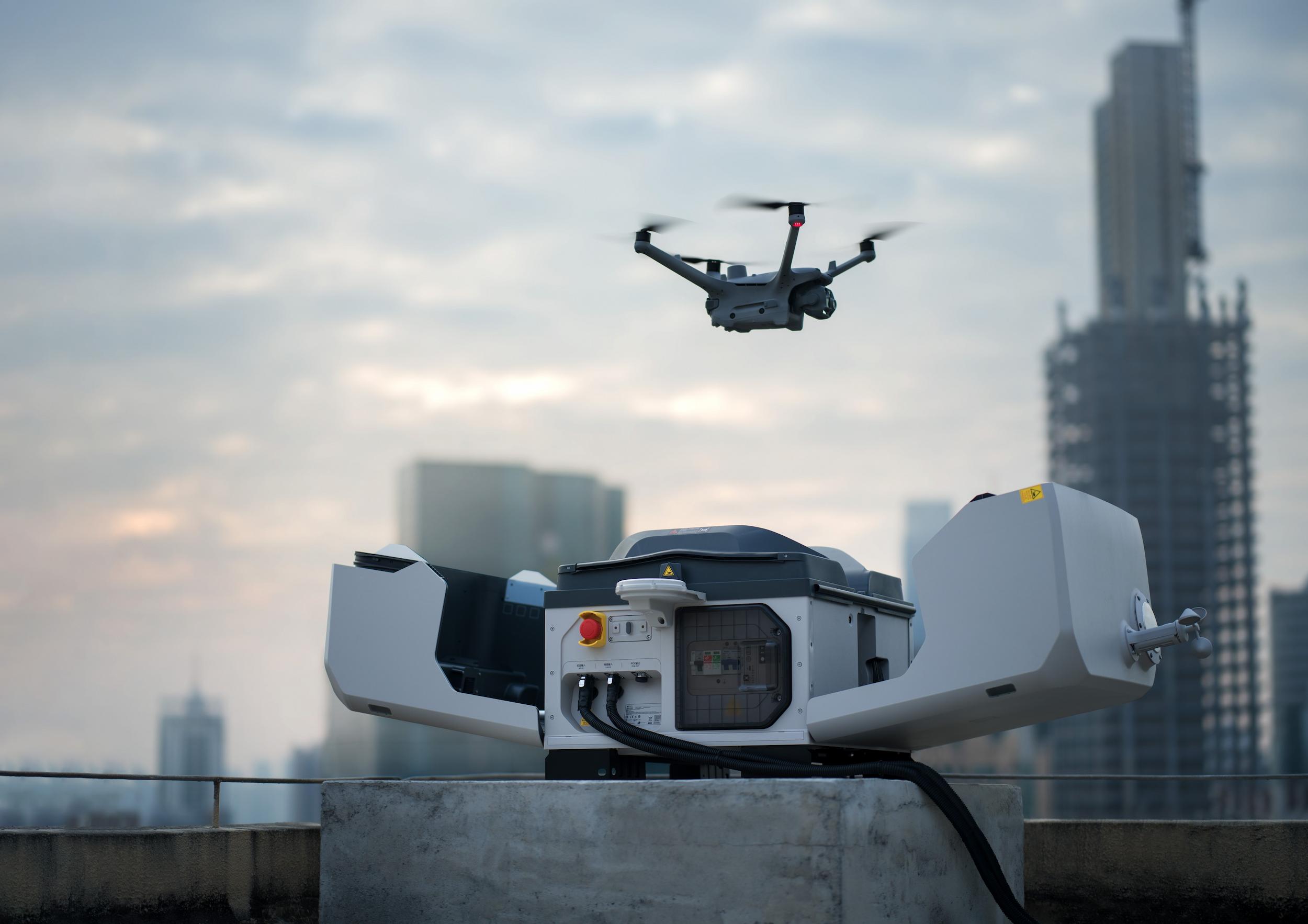

    Installation fixe

    La nouvelle version de déploiement fixe du D-RTK 3 Relay [4] offre des performances anti-interférences supérieures pour la transmission vidéo et l’acquisition par satellite. Son installation en hauteur permet de résoudre efficacement les problèmes de RTK et de signal de transmission vidéo causés par des obstructions, en étendant la distance de transmission maximale à 25 km. Cette capacité permet une sélection flexible de l’emplacement de la station d’accueil 3 en fonction des besoins opérationnels réels.

    Déploiement mobile sur véhicule

    La nouvelle version de déploiement fixe du D-RTK 3 Relay [4] offre des performances anti-interférences supérieures pour la transmission vidéo et l’acquisition par satellite. Son installation en hauteur permet de résoudre efficacement les problèmes de RTK et de signal de transmission vidéo causés par des obstructions, en étendant la distance de transmission maximale à 25 km. Cette capacité permet une sélection flexible de l’emplacement de la station d’accueil 3 en fonction des besoins opérationnels réels.

    Station D-RTK3 pour étendre la portée

    L’installation du relais D-RTK 3 sur les toits peut améliorer considérablement la qualité du signal, ce qui permet de déployer le Dock 3 à côté des immeubles de grande hauteur ou des murs des sous-stations. Le relais peut également être utilise lorsqu’il est installé sur une tour de communication proche pour améliorer considérablement la qualité du signal pendant les opérations de Dock 3, garantissant des décollages et des atterrissages en toute sécurité, même dans des environnements soumis à des interférences provenant de la tour de communication.

    Le plein de fonctionnalités

    Calibrage de l’emplacement du Dock basé dans le cloud
    Pendant les opérations mobiles, le personnel en intérieur peut utiliser DJI FlightHub 2 pour définir à distance l’emplacement de la station d’accueil et assigner des tâches sur le cloud, améliorant ainsi l’efficacité du personnel et de la planification.

    Fonctionnement avec deux bases
    Deux Docks d’accueil peuvent être déployées simultanément sur un seul véhicule, ce qui permet d’améliorer considérablement la productivité. Le DJI Dock 3 utilise un modèle spécial pour éviter les collisions entre drones et garantir la sécurité opérationnelle, ce qui permet aux deux docks d’alterner les tâches de manière ordonnée.

    Rotation des deux drones
    La rotation automatisée de deux drones en vol stationnaire permet la transmission continue de séquences aériennes en temps réel.

    Drones dédiés Matrice 4D & Matrice 4TD

    Les tout nouveaux DJI Matrice 4D et 4TD, résistants à l’eau et à la poussière, sont spécialement conçus pour le DJI Dock 3, offrant une durée de vol prolongée, et peuvent être couplés au DJI RC Plus 2 Enterprise pour une utilisation autonome. Les deux drones sont équipés d’une caméra grand angle, d’une caméra moyen télé, d’une caméra télé et d’un télémètre laser. Matrice 4D est très efficace pour la cartographie professionnelle de haute précision et les inspections de surface détaillées. Matrice 4TD est équipé d’une caméra thermique infrarouge et d’une nouvelle lumière auxiliaire NIR, ce qui le rend adapté à une large gamme d’applications telles que les inspections d’infrastructures, les interventions d’urgence et la sécurité publique. Versions Dock des Matrice 4 Enterprise et Matrice 4 Thermal, ils partagent les mêmes spécifications techniques.

    Temps de vol allongé, protection robuste

    Lorsqu’il est complètement chargé, les Matrice 4D/4TD offrent une durée de vol de 47 minutes à une vitesse de 15 m/s, ce qui représente une augmentation remarquable de 37 % de la durée d’utilisation par rapport au Dock 2. Dans un rayon de 10 km, ces drones offrent une autonomie de 18 minutes. Les deux modèles sont conçus pour résister à des conditions difficiles, avec un indice de résistance à la poussière et à l’eau IP55.

    Détection d'obstacles pour un fonctionnement sûr

    Le module de détection d’obstacles pour Matrice 4D/4TD combine les technologies LiDAR rotatif et radar à ondes millimétriques pour un évitement précis des obstacles au niveau du fil de 12 mm à des vitesses allant jusqu’à 15 m/s dans les croisements de lignes électriques complexes, ainsi qu’un positionnement amélioré dans des conditions de faible luminosité. La sécurité opérationnelle est assurée dans les environnements variés des réseaux de distribution d’électricité et dans les configurations complexes des sous-stations.

    Excellents dans les environnements à faible luminosité

    Les drones de la série Matrice 4D sont équipés de quatre lentilles fisheye haute résolution, améliorant de manière significative les capacités de positionnement visuel et de détection d’obstacles dans des conditions de faible luminosité.
    Le nouveau mode Scène de nuit offre une vision nocturne en couleur. Matrice 4TD dispose en outre d’un filtre IR pour la vision nocturne en noir et blanc et les opérations 24/7, ainsi que d’une nouvelle lumière auxiliaire NIR qui peut couvrir des distances allant jusqu’à 100 m.
    La caméra thermique infrarouge de Matrice 4TD prend en charge le mode d’image infrarouge UHR avec des résolutions d’image allant jusqu’à 1280 × 1024 et un mode High-Res pour des relevés de température détaillés.

    Vision claire et images stables

    Les drones de la série Matrice 4D sont équipés de caméras à téléobjectif moyen et à téléobjectif avec stabilisation de l’avant-plan. La caméra télé moyenne est efficace pour les inspections à moyenne distance, la détection des goupilles et des fissures à 10 mètres, et la lecture claire des données des instruments dans les sous-stations.
    La caméra télé de 48 MP permet de capturer des détails, tels que des panneaux, jusqu’à une distance de 250 mètres. Lors de l’utilisation de la télé-caméra de la Matrice 4TD alors que l’avion est en vol stationnaire dans un environnement sans vent, le cardan peut s’incliner de 80 degrés vers le haut, ce qui permet de voir clairement les défauts du dessous des ponts.
    La stabilisation améliorée permet de garder les sujets de premier plan clairs lors des prises de vue au téléobjectif avec un zoom 10x ou plus.

    Levés de haute précision

    Les drones de la série Matrice 4D excellent dans la cartographie de haute précision, offrant une nouvelle fonction de photographie oblique à 5 directions, une photographie orthophotographique à 3 directions et un suivi du terrain en temps réel pour répondre aux diverses exigences de la cartographie.
    Le DJI FlightHub 2 a été mis à jour pour les opérations de la Matrice 4D/4TD. Cette mise à jour introduit une gamme d’options de planification des itinéraires de vol, y compris les itinéraires Smart 3D Capture, les itinéraires géométriques et les itinéraires de pente, améliorant ainsi l’efficacité tout en garantissant une modélisation détaillée.

    Relais aéroporté sans rupture pour les terrains montagneux

    Matrice 4D Series peut fonctionner avec la télécommande DJI RC Plus 2 Enterprise pour une utilisation autonome, tout en proposant une fonction relais innovante embarquée. Avec cette configuration, un drone peut voler en hauteur comme un relais, permettant à un autre drone d’opérer à une plus grande distance. Le drone relais fait automatiquement face au drone opérant, assurant une transmission vidéo fluide sans signal 4G ou dans des conditions obstruées. Cette capacité augmente considérablement la portée de la transmission, ce qui la rend idéale pour les tâches de recherche et de sauvetage et les inspections dans les zones montagneuses.

    Fonctionnalités intelligentes de DJI FlightHub 2

    Itinéraires automatisés

    Le nouvel itinéraire de vol automatisé est utile dans divers scénarios, notamment pour la sécurité publique et les inspections. Une fois la route de vol établie, le drone peut automatiquement détecter et capturer des images ou des vidéos de sujets tels que des véhicules et des navires, ainsi que des anomalies de température infrarouge, et envoyer des notifications aux opérateurs.

    Détection intelligente des changements

    La nouvelle fonction de détection intelligente des changements permet une analyse périodique efficace des changements dans une zone, aidant les opérateurs dans la protection de l’environnement, les secours en cas de catastrophe naturelle et la détection des fissures pour une prise de décision plus efficace et mieux informée.

    Suivi intelligent

    Les opérateurs peuvent utiliser les puissantes capacités de zoom automatique de la série Matrice 4D pour suivre rapidement un sujet, tel qu’un véhicule ou un navire, afin d’effectuer un suivi efficace.

    Cockpit virtuel

    L’interface de commande à distance Virtual Cockpit a été considérablement améliorée avec l’introduction de la nouvelle fonction Mouselook. Cette amélioration permet au drone d’ajuster automatiquement son attitude et l’orientation de son cardan, ce qui permet un centrage rapide et précis du cadre, réalisant ainsi le « point and see ».

    Fonctionnement efficace

    Déployer et voler
    Décollez rapidement et arrivez sur les lieux de l’urgence pour améliorer la connaissance de la situation. Après avoir activé la planification optimale de l’itinéraire, utilisez les tâches FlyTo pour atteindre un point désigné à 1 km de distance et à 100 m de hauteur en 100 secondes.

    Affichage en direct à faible latence
    La mise à niveau du moteur réduit considérablement la latence de l’affichage en direct sur FlightHub 2, offrant un support fiable pour la prise de décision en temps réel.

    Transmission en vol
    Dans les scénarios d’urgence, la transmission de données en temps réel et la modélisation rapide peuvent être réalisées pendant le vol. Le transfert de données peut être effectué dès l’atterrissage et un modèle approximatif peut être rapidement généré via le cloud, ce qui améliore considérablement l’efficacité.

    Conformité de sécurité

    FlightHub 2 - Gestion personnalisée des permissions

    FlightHub 2 a mis à jour sa gestion des permissions, permettant aux utilisateurs de configurer les permissions de gestion en fonction de leurs besoins réels.

    FightHub 2 obtient la certification ISO 27001

    FlightHub 2 télécharge, stocke et gère les données sur les serveurs en nuage d’Amazon Web Services (AWS), qui sont également certifiés ISO/IEC 27001, ce qui garantit un traitement sécurisé et conforme des données.

    Déploiement privé du dongle 4G

    Avec le DJI Cellular Dongle 2, l’avion peut se connecter aux réseaux 4G. Dans des environnements opérationnels complexes, le réseau 4G fonctionne en tandem avec le système de transmission vidéo O4+ pour assurer une transmission stable et améliorer la sécurité des vols. Le service de transmission vidéo 4G amélioré peut être déployé à titre privé et utilisé en conjonction avec la version sur site du FlightHub 2 pour améliorer encore la stabilité et la sécurité de la transmission des données.

    Un écosystème ouvert

    Développeur d'algorithmes intelligents

    Fournit les outils de formation au modèle nécessaires et participe au processus de certification des développeurs tiers, contribuant ainsi à l’expansion de nouvelles applications intelligentes

    PSDK

    L’authentification par cryptage E-Port et E-Port Lite garantit des charges utiles sûres et sans souci, ce qui permet à la série Matrice 4D d’avoir des scénarios d’application plus larges.

    MSDK

    Mobile SDK 5 simplifie le développement d’applications pour contrôler la série Matrice 4D. Le Mobile SDK 5 est entièrement open source et est fourni avec des échantillons de code de production des principaux modules DJI Pilot 2, ce qui garantit sa fiabilité.

    Fonctionnement coordonné de cloud à cloud

    Grâce à la fonction FlightHub Sync de DJI FlightHub 2, les utilisateurs peuvent facilement le relier à une plateforme cloud tierce pour une gestion flexible des données.

    API dans le cloud

    Grâce à l’API Cloud intégrée de DJI Pilot 2 (protocole basé sur MQTT), vous pouvez connecter directement la Matrice 4D Series à des plateformes Cloud tierces. Accédez au matériel du drone, à la vidéo en direct et aux données photo sans avoir à développer une application.

    Charges utiles tierces

    Augmentez les fonctionnalités en connectant des charges utiles tierces telles qu’un parachute via le port E de l’appareil ou contrôlez à distance les charges utiles ajoutées via DJI FlightHub 2. Il dispose également d’un port supplémentaire pour les charges utiles PSDK à l’arrière.

    DJI Terra API

    Grâce à l’API DJI Terra, les utilisateurs peuvent intégrer ses puissantes capacités de cartographie à leurs propres plateformes et réaliser des reconstructions 2D et 3D automatisées. En outre, les utilisateurs peuvent personnaliser les flux de travail de photogrammétrie en fonction de leurs besoins, ce qui permet aux résultats opérationnels de la Matrice 4D de mieux répondre aux besoins des différentes applications industrielles.

    Vidéo de présentation du Dock 3 par DJI

    Vincent-Lazzarima-SAV-Logistique

    VIncent

    Responsable technique

    L‘avis d’Escadrone sur le DJI DOCK 3

    Le Dock 3 améliore en tous points son prédécesseur avec une solution plus compacte et plus performante.
    Il révolutionne l’automatisation des drones avec un déploiement fixe ou mobile, un chargement rapide (15 à 95% en 27 min) et une certification ISO 27001 & 27701 pour une gestion sécurisée des données. Résistant aux conditions extrêmes (IP56/IP55, -30°C à 50°C), il permet des interventions autonomes et fiables avec les Matrice 4D & 4TD.

    Demander un devis

    Spécifications techniques du Dock 3

    Généralités

    • Poids total : 55 kg (appareil exclu)
    • Dimensions : Capot du Dock ouvert : 1 760 x 745 x 485 mm (L x l x H); Capot du Dock fermé : 640 x 745 x 770 mm (L x l x H)
    • Tension d’entrée : 100 à 240 V (CA), 50/60 Hz
    • Puissance d’entrée : 800 W max.
    • Température de fonctionnement : -30 à 50° C
    • Indice de protection : IP56
    • Nombre de drones accueillis : 1
    • Vitesse de vent max. autorisée à l’atterrissage : 12 m/s
    • Altitude max. de fonctionnement : 4 500 m
    • Fréquence de réception du satellite de la Station de base RTK : Réception simultanée : GPS: L1 C/A, L2, L5; BeiDou: B1l, B2l, B3l, B2a, B2b, B1C; GLONASS: F1, F2; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5
    • Précision de position de la Station de base RTK : Horizontale : 1 cm + 1 ppm (RMS) Verticale : 2 cm + 1 ppm (RMS)

    Dock - Performance de recharge

    • Tension de sortie : 35 V DC
    • Temps de recharge : 27 min

    Dock - Transmission vidéo

    • Fréquence de fonctionnement : 2,4000 à 2,4835 GHz; 5,150 à 5,250 GHz (CE : 5,170 à 5,250 GHz); 5,725 à 5,850 GHz
    • Antenne : 9 antennes intégrées, 2T4R, commutation intelligente prise en charge
    • Puissance de l’émetteur (EIRP) : 2,4 GHz : < 33 dBm (FCC) ; < 20 dBm (CE/SRRC/MIC) / 5,2 GHz (CE : 5,170 à 5,250 GHz) : < 23 dBm (FCC/CE) / 5,8 GHz : < 33 dBm (FCC) ; < 14 dBm (CE) ; < 30 dBm (SRRC)

    Dock - Système de climatisation

    • Tension de fonctionnement : 48 V CC
    • Type de climatisation : Climatisation à compresseur

    Dock - Batterie de secours

    • Capacité de la batterie : 12 Ah
    • Tension de sortie : 12 V
    • Type de batterie : Batterie au plomb-acide
    • Autonomie : > 4 heures

    Dock - Accès réseau

    • Accès Ethernet : Port Ethernet adaptatif 10/100/1 000 Mb/s
    • Accès 4G : Nécessite Dongle 2 cellulaire DJI

    Dock - Capteur

    • Capteur de vitesse du vent : Prise en charge
    • Capteur de pluie : Prise en charge
    • Capteur de température ambiante : Prise en charge
    • Capteur d’immersion dans l’eau : Prise en charge
    • Capteur de température dans la cabine : Prise en charge
    • Capteur d’humidité dans la cabine : Prise en charge

    Dock - Caméra de sécurité (externe)

    • Résolution : 1 920 x 1 080
    • FOV : 151°
    • Éclairage auxiliaire : Éclairage auxiliaire blanc

    Dock - Caméra de sécurité (interne)

    • Résolution : 1 920 x 1 080
    • FOV : 151°
    • Éclairage auxiliaire : Éclairage auxiliaire blanc

    Dock - Protection contre la foudre

    • Port d’alimentation CA : 20 kA (valeur nominale), conforme aux exigences des niveaux de protection EN 61643-11 Type 2 et IEC 61643-1 classe II
    • Port Ethernet 10 kA (valeur totale), conforme aux exigences du niveau de protection de la catégorie C de la norme EN/IEC 61643-21

    Dock - Logiciel pris en charge

    • Applications : Application DJI Enterprise (utilisée avec les téléphones Android pour le déploiement et la mise en service)
    • Plateforme cloud : FlightHub 2; FlightHub 2 Version On-Premises; Synchronisation FlightHub de FlightHub 2; API DJI Cloud

    Dock - Capacité d’extension

    • Edge computing : Prend en charge la communication de données avec des commutateurs externes.

    Drone

    • Poids : 1 850 g
    • Poids max. au décollage : 2 090 g
    • Dimensions : 377,7 x 416,2 x 212,5 mm (L x l x H, hélices exclues)
    • Empattement : Empattement diagonal : 498,5 mm; Empattement avant moteur gauche-droit : 383,0 mm; Empattement moteur arrière gauche-droit : 343,0 mm; Empattement avant-arrière : 341,6 mm
    • Vitesse d’ascension max. : 6 m/s (mode Normal) 10 m/s (mode Sport)
    • Vitesse de descente max. : 6 m/s (mode Normal) 8 m/s (mode Sport)
    • Vitesse horizontale max. (au niveau de la mer, sans vent) : Mode Normal, avec fonction de détection d’obstacles activée : vol vers l’avant : 15 m/s, vol vers l’arrière : 12 m/s, vol latéral : 10 m/s; Mode Sport : Vol vers l’avant : 21 m/s, vol vers l’arrière : 19 m/s, vol latéral : 15 m/s
    • Résistance max. à la vitesse du vent : Pendant le fonctionnement : 12 m/s; Lors du décollage ou de l’atterrissage : 12 m/s
    • Altitude au décollage max. : 6 500 m
    • Temps de vol max. : 54 min
    • Temps ‌de vol stationnaire max. : 47 min
    • Rayon de fonctionnement max. : 10 km
    • Distance de vol max. : 43 km
    • Angle d’inclinaison max. : 25° (mode Normal) 30° (mode Sport)
    • Vitesse angulaire max. : 200°/s
    • Systèmes mondiaux de navigation par satellite : GPS + BeiDou + Galileo + QZSS + GLONASS (QZSS et GLONASS sont pris en charge uniquement lorsque le module RTK est activé.)
    • Précision du vol stationnaire (avec ou sans vent) : Verticale : ±0,1 m (avec positionnement optique) ±0,5 m (avec positionnement GNSS) ±0,1 m (avec positionnement RTK) Horizontale : ±0,3 m (avec positionnement optique) ±0,5 m (avec positionnement GNSS) ± 0,1 m (avec positionnement RTK)
    • Température de fonctionnement : -20 à 50° C
    • Indice de protection : IP55
    • Modèle du moteur : 2611
    • Modèle d’hélice : Hélices 1364F pliables, silencieuses et antigivre
    • Module RTK : Intégrée à l’appareil
    • Balise : Intégrée à l’appareil

    Caméras

    • Capteur d’image : DJI Matrice 4D : Caméra grand-angle : CMOS 4/3, pixels effectifs : 20 MP Télécaméra moyenne : CMOS 1/1,3 pouce, pixels effectifs : 48 MP Télécaméra : CMOS 1/1,5 pouce, pixels effectifs : 48 MP // DJI Matrice 4TD : Caméra grand-angle : CMOS 1/1,3 pouce ; pixels effectifs : 48 MP Télécaméra moyenne : CMOS 1/1,3 pouce, pixels effectifs : 48 MP Télécaméra : CMOS 1/1,5 pouce, pixels effectifs : 48 MP
    • Objectif : Caméra grand angle DJI Matrice 4D FOV : 84° Format équivalent : 24 mm Ouverture : f/2,8 à f/11 Mise au point : 1 m à ∞ DJI Matrice 4TD FOV : 82° Format équivalent : 24 mm Ouverture : f/1,7 Mise au point : 1 m à ∞ Télécaméra moyenne FOV : 35° Format équivalent : 70 mm Ouverture : f/2,8Mise au point : 3 m à ∞ Télécaméra FOV : 15° Format équivalent : 168 mm Ouverture : f/2,8 Mise au point : 3 m à ∞
    • Désembuage de l’objectif : DJI Matrice 4D et DJI Matrice 4TD : Les caméras grand-angle, télécaméra moyenne et télécaméra prennent toutes en charge le désembuage des lentilles
    • Gamme ISO : Mode Normal : De 100 ISO à 25 600 ISO Mode Scène de nuit : Matrice 4D Caméra grand-angle : De 100 ISO à 204 800 ISO Télécaméra moyenne : De 100 ISO à 409 600 ISO Télécaméra : De 100 ISO à 409 600 ISO Matrice 4TD Caméra grand-angle : De 100 ISO à 409 600 ISO Télécaméra moyenne : De 100 ISO à 409 600 ISO Télécaméra : De 100 ISO à 819 200 ISO
    • Vitesse d’obturation : DJI Matrice 4D Caméra grand-angle : Obturateur électronique : 2 à 1/8 000 s Obturateur mécanique : 2 à 1/2 000 s Télécaméra moyenne : 2 à 1/8 000 s Télécaméra : 2 à 1/8 000 s DJI Matrice 4TD 2 à 1/8000 s
    • Taille d’image maximale : DJI Matrice 4D Caméra grand-angle : 5 280 x 3 956 Télécaméra moyenne : 8 064 x 6 048 Télécaméra : 8 192 x 6 144 DJI Matrice 4TD Caméra grand-angle : 8 064 x 6 048 Télécaméra moyenne : 8 064 x 6 048 Télécaméra : 8 192 x 6 144
    • Intervalle photo minimum : DJI Matrice 4D : 0,5 s DJI Matrice 4TD : 0,7 s
    • Modes de photographie fixe : DJI Matrice 4D Caméra grand-angle : Prise de vue unique : 20 MP Intervalle : 20 MP JPEG : 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s JPEG + RAW : 2/3/5/7/10/15/20/30/60 s Capture intelligente : 20 MP Panorama : 20 MP (image brute) ; 100 MP (image reconstituée) Télécaméra moyenne : Prise de vue unique : 12 MP/48 MP Intervalle : 12 MP/48 MP JPEG : 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Capture intelligente : 12 MP Télécaméra : Prise de vue unique : 12 MP/48 MP Intervalle : 12 MP/48 MP JPEG : 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Capture intelligente : 12 MP // DJI Matrice 4TD Caméra grand-angle : Prise de vue unique : 12 MP/48 MP Intervalle : 12 MP/48 MP JPEG : 0,7/1/2/3/5/7/10/15/20/30/60 s Capture intelligente : 12 MP Panorama : 12 MP (image brute) ; 100 MP (image reconstituée) Télécaméra moyenne : Prise de vue unique : 12 MP/48 MP Intervalle : 12 MP/48 MP JPEG : 0,7/1/2/3/5/7/10/15/20/30/60 s Capture intelligente : 12 MP Télécaméra : Prise de vue unique : 12 MP/48 MP Intervalle : 12 MP/48 MP JPEG : 0,7/1/2/3/5/7/10/15/20/30/60 s Capture Intelligente : 12 MP
    • Codec et résolution vidéo : DJI Matrice 4D et DJI Matrice 4TD Format d’encodage vidéo : H.264, H.265 Stratégie d’encodage : CBR, VBR Résolution : 4K : 3 840 x 2 160 à 30 ips FHD : 1920 x 1080 à 30 ips
    • Débit binaire vidéo : DJI Matrice 4D et DJI Matrice 4TD H264 : 60 Mb/s H265 : 40 Mb/s
    • Fichiers système pris en charge : exFAT
    • Format de photo : DJI Matrice 4D : Caméra grand-angle : JPEG/DNG (RAW) Télécaméra moyenne : JPEG Télécaméra : JPEG DJI Matrice 4TD : JPEG
    • Format de vidéo : DJI Matrice 4D et DJI Matrice 4TD :MP4 (MPEG-4 AVC/H.264)
    • Zoom numérique : Télécaméra : 16x (zoom hybride 112x)

    Lumière auxiliaire PIR

    • Éclairage infrarouge (M4TD) : FOV : 5,7°± 0,3°

    Module laser

    • Télémètre laser : Plage de mesure : 1800 m (1 Hz) @20 % de réflectivité cible* Plage d’incidence oblique (distance oblique 1:5) : 600 m (1 Hz) Zone aveugle : 3 à 1 m Précision de la mesure de distance : 1 à 3 m : Erreur système < 0,3 m, erreur aléatoire < 0,1 mètre à 1σ Autres distances : ±(0,2+0,0015D) (D représente la distance de mesure en mètres)

    Caméra thermique infrarouge M4TD

    • Imageur thermique : DJI Matrice 4T : oxyde de vanadium non refroidi (VOx)
    • Résolution DJI Matrice 4T : 640 x 512
    • Pas de pixel DJI Matrice 4T : 12 μm
    • Taux de rafraîchissement DJI Matrice 4T : 30 Hz
    • Objectif DFOV : DJI Matrice 4T : 45°±0,3° Distance focale équivalente DJI Matrice 4T : 53 mm DJI Matrice 4T Ouverture : f/1.0 Mise au point DJI Matrice 4T : 5 m à ∞
    • Sensibilité : DJI Matrice 4T : ≤ 50 mk à F1.0
    • Méthode de mesure de la température : DJI Matrice 4T : Mesure Spot, mesure de zones
    • Plage de mesure de la température : DJI Matrice 4T : Mode Gain élevé : -20 à 150 °C () Mode Gain faible : De 0 à 550 °C
    • Palettes : Blanc chaud/noir chaud/teinture/rouge fer/fer chaud/arctique/médical/fulgurite/arc-en-ciel 1/arc-en-ciel 2
    • Format photo : JPEG (8 bits) et R-JPEG (16 bits)
    • Résolution vidéo : 1 280 x 1 024 à 30 ips (Super résolution activée, mode Nuit non activé) Autres conditions : 640 x 512 à 30 ips
    • Débit binaire vidéo : 6,5 Mb/s (H.264 640 x 512 à 30 ips) 5 Mb/s (H.265 640 x 512 à 30 ips) 12 Mb/s (H.264 1 280 x 1 024 à 30 ips) 8 Mb/s (H.265 1 280 x 1 024 à 30 ips)
    • Format vidéo : MP4
    • Modes de photographie fixe : Prise de vue unique : 1 280 x 1 024/640 x 512 Intervalle : 1 280 x 1 024/640 x 512 JPEG : 0,7/1/2/3/5/7/10/15/20/30/60 s
    • Résolution photo : Infrarouge : 1 280 x 1 024 (Super résolution activée) 640 x 512 (Super résolution désactivée)
    • Zoom numérique : 28x
    • Longueur d’onde infrarouge : 8 à 14 μm
    • Précision de la mesure de la température par infrarouge : Gain élevé : ±2 ℃ ou ±2 %, selon la valeur la plus élevée DJI Matrice 4T : Gain faible : ±5 ℃ ou ±3 %, selon la valeur la plus élevée

    Nacelle

    • Stabilisation : mécanique à 3 axes (inclinaison, roulis, panorama)
    • Amplitude mécanique :Limites mécaniques de la nacelle : Inclinaison : -140 à 113° Roulis : -52 à 52° Pano : -65 à 65° Limites souples : Inclinaison : -90 à 35° Roulis : -47 à 47° Pano : -60 à 60°
    • Plage de rotation contrôlable : ±-90 à 35° Pano : non contrôlable
    • Vitesse de contrôle max. (inclinaison) : 100°/s
    • Plage de vibrations angulaire : ± 0,007°
    • Axe de lacet : Le fonctionnement manuel n’est pas contrôlable ; Le programme d’interface msdk est contrôlable.
    • Indice de protection contre les intrusions : Aucun niveau de protection standard
    • Température de fonctionnement : Standard : De -10 à 40 °C

    Système de détection

    • Système de détection : Système optique binoculaire omnidirectionnel, en plus d'un capteur infrarouge 3D à la base de l'appareil
    • Vers l’avant : Plage de mesure binoculaire : 0,4 à 22,5 m Plage de mesure : 0,4 à 200 m Vitesse d’évitement d’obstacle : Vitesse du vol ≤21 m/s FOV : 90° (horizontal), 135° (vertical)
    • Vers l’arrière : Plage de mesure : 0,4 à 22,5 m Plage de mesure : 0,4 à 200 m Vitesse d’évitement d’obstacle : Vitesse du vol ≤21 m/s Champ de vision (FOV) -90° (horizontal), 135° (vertical)
    • Vers le bas : Plage de mesure : 0,3 à 18,8 m Vitesse d’évitement d’obstacle : Vitesse du vol ≤10 m/s Le FOV à l’avant et à l’arrière est de 160° et de 160° à droite et à gauche.
    • Latéral : Plage de mesure : 0,5 à 32 m Plage de mesure : 0,5 à 200 m Vitesse d’évitement d’obstacle : Vitesse du vol ≤21 m/s FOV : 90° (horizontal), 90° (vertical)
    • Conditions d’utilisation : Avant, arrière, gauche, droite et haut : Texture délicate en surface, lumière adéquate. Vers le bas : Le sol présente des textures riches et des conditions d’éclairage suffisantes, avec une surface de réflexion diffuse et une réflectivité supérieure à 20 % (comme des murs, des arbres, des personnes, etc.).

    Transmission vidéo

    • Système de transmission vidéo : O4+ Enterprise
    • Qualité de l'aperçu en direct : Radiocommande : 1 080 p à 30 ips
    • Fréquence de fonctionnement : 2,400 à 2,4835 GHz 2,400 à 2,4835 GHz 5,725 à 5,850 GHz 5,150 à 5,250 GHz (CE)
    • Puissance de l'émetteur (EIRP) : 2,4 GHz : ≤ 33 dBm (FCC), ≤ 20 dBm (CE/SRRC/MIC) 5,8 GHz : ≤ 33 dBm (FCC),<30dB (SRRC), ≤ 14 dBm (CE) 5,15 à 5,25 : < 23 dBm (FCC/CE)
    • Distance de transmission max. (sans obstacle ni interférence et aligné avec le contrôleur) : 25 km (FCC) 12 km (CE) 12 km (SRRC) 12 km (MIC)
    • Distance de transmission max. (avec interférences) : Fortes interférences : zones urbaines (environ 1,5 à 5 km) Interférences moyennes : zones de banlieue (environ 5 à 15 km) Micro-interférences : zones de banlieue/côtières, (environ 15 à 25 km)
    • Débit téléchargement max. : 20Mo/s
    • Latence (dépend des conditions environnementales et de l'appareil mobile) :130m/s
    • Antennes : 8 antennes, 2T4R
    • Autres : Compartiment du dongle cellulaire 2 DJI

    Carte mémoire

    • Cartes SD prises en charge : Carte U3/classe 10/V30 ou supérieure requise.

    Batterie de Vol Intelligente

    • Capacité : 6 768 mAh
    • Tension : 22,14 V
    • Tension de charge max. : 25,5 V
    • Type de batterie : Li-ion 6S
    • Système chimique : LiNiMnCoO2
    • Énergie : 149,9 Wh
    • Poids net : 640 g
    • Température en charge : 5 à 45 °C
    • Taux de décharge : 4C
    • Puissance de charge max. : 1.8C
    • Charge à basse température : Prend en charge la charge autochauffante à basse température
    • Nombre de cycles : 400

    Adaptateur secteur

    • Entrée : 100 à 240 V (CA), 50/60 Hz, 2,5 A
    • Sortie : Puissance de sortie max. de 240 W ; Port USB-C : Puissance de sortie max. de 65 W
    • Puissance de sortie : 240 W

    Station de recharge (3 batteries)

    • Entrée : SDC : 16,8 V à 25,5 V, 12,1 A
    • Puissance nominale : 240 W
    • Type de recharge : 3 batteries rechargées en séquence Prend en charge du mode standard (100 % SOC) et du mode prêt-à-voler (90 % SOC)
    • Batterie compatible : Batterie pour gamme DJI Matrice 4D
    • Température en charge : 5 à 40 °C

    Radiocommande DJI RC Plus 2 Enterprise

    • Système de transmission vidéo : O4 Enterprise
    • Distance de transmission max. (sans obstacle ni interférence) : 25 km (FCC) 12 km (CE) 12 km (SRRC) 12 km (MIC)
    • Bande de fonctionnement de la transmission d’images : 2,4000 à 2,4835 GHz 5,725 à 5,850 GHz Réception 5.1G uniquement
    • Antenne : Antenne multi-faisceaux à gain élevé intégrée 2T4R
    • Puissance de l’émetteur vidéo (EIRP) : 2,4 GHz : < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) 5,1 GHz : < 23 dBm (CE) 5,8 GHz : < 33 dBm (FCC), < 14 dBm (CE), < 30 dBm (SRRC)
    • Transmission 4G : Dongle 2 cellulaire DJI
    • Protocole Wi-Fi : Wi-Fi Direct, affichage sans fil et IEEE 802.11a/b/g/n/ac/ax Prend en charge du Wi-Fi 2 x 2 MIMO, double bande simultanée (DBS) avec double MAC, débit de données jusqu’à 1774,5 Mb/s (2 x 2 + 2 x 2 11ax DBS)
    • Bande de fonctionnement Wi-Fi : 2,4000 à 2,4835 GHz 5,150 à 5,250 GHz 5,725 à 5,850 GHz
    • Puissance de l’émetteur Wi-Fi (EIRP) : 2,4 GHz : ≤ 26 dBm (FCC), ≤ 20 dBm (CE/SRRC/MIC) 5,1 GHz : < 23 dBm (FCC) 5,8 GHz : < 23 dBm (FCC/SRRC), < 14 dBm (CE)
    • Protocole Bluetooth : Bluetooth 5.2
    • Fréquence de fonctionnement Bluetooth : 2,400 à 2,4835 GHz
    • Puissance de transmission Bluetooth (EIRP) : < 10 dBm
    • Résolution de l’écran : 1 920 x 1 200
    • Taille de l’écran : 7,02 pouces
    • Taux de rafraîchissement de l’écran : 60 ips
    • Luminosité : 1 400 nits
    • Commande tactile : Multi-touches à 10 points
    • Batterie intégrée : Batterie lithium-ion haute densité énergétique 2S2P 18650 (6 500 mAh à 7,2 V) 46,8 Wh
    • Batterie externe : WB37 (4 920 mAh à 7,6 V) 37 Wh
    • Type de recharge : Prend en charge la charge rapide PD, avec une spécification maximale de chargeur USB Type-C 20 V/3,25 A.
    • Capacité de stockage : ROM 128 Go + stockage extensible via carte microSD
    • Temps de recharge : 2 heures pour la batterie interne ou la batterie interne et externe.
    • Autonomie de la batterie interne : 3,8 heures
    • Autonomie de la batterie externe : 3,2 heures
    • Port de sortie : HDMI 1.4
    • Indicateurs : Voyant d’état, voyant d’alimentation et voyant d’autorisation, lumière tricolore, la luminosité peut être ajustée en fonction de la luminosité ambiante.
    • Haut-parleur : Prend en charge le buzzer
    • Audio : Réseau de micros
    • Température de fonctionnement : -20 à 50 °C
    • Température de stockage : Un mois : -30 à 45 °C Un à trois mois : -30 à 35 °C Trois mois à un an : -30 à 30 °C
    • Température en charge : 5 à 40 °C
    • Modèles d’appareil pris en charge : Prise en charge de Matrice 4T/4E
    • GNSS : GPS, Galileo et BeiDou triple mode, prend en charge l’actualisation dynamique du point de départ.
    • Dimensions : 268 x 163 x 94,5 mm (L x l x H)
    • Poids : 1,15 kg (sans batterie externe)
    • Modèle: TKPL 2
    • Version système : Android 11
    • Interfaces externes : HDMI 1.4, SD3.0, USB-C prend en charge OTG, prend en charge la charge PD, puissance maximale 65 W, USB-A prend en charge l’interface USB 2.0.
    • Accessoire : Sangle/support de taille en option

    Projecteur AL1

    • Poids : 99 g (support compris) Environ 91 g (sans le support)
    • Dimensions : 95 × 164 × 30 mm (L × l × H, support compris) 79 × 164 ×28 mm (L × l × H, sans le support)
    • Puissance max. : 32 W
    • Éclairement : 4,3±0,2 lux à 100 mètres, 17±0,2 lux à 50 mètres
    • Angle d’éclairage effectif : 23° (éclairement relatif de 10 %)
    • Surface d’éclairage effective : 1 300 mètres carrés à 100 mètres (éclairement relatif de 10 %, mode normal) 2 200 mètres carrés à 100 mètres (éclairement central de 10 %, mode FOV large)
    • Mode de fonctionnement : Prend en charge les modes toujours activé et stroboscopique.
    • Plage de conception structurelle de nacelle : Inclinaison : -140 à 50°
    • Plage contrôlable : Inclinaison : -90 à 35°
    • Vitesse de contrôle max. (inclinaison) : 120°/s
    • Précision d’alignement de la nacelle : ±0,1°
    • Température de fonctionnement : De -20 à 50 °C
    • Montage : Vis à serrage manuel rapide

    Haut-parleur AS1

    • Poids : 92,5 g (support compris) Environ 90 g (sans le support)
    • Dimensions : 73 × 70 × 52 mm (L × l × H, support compris) 73 × 70 ×47 mm (L × l × H, sans le support)
    • Puissance max. : 15 W
    • Volume max. : 114 dB à 1 mètre.
    • Distance effective de diffusion : 300 m
    • Mode Diffusion Diffusion en temps réel (prend en charge la suppression de l’écho), diffusion d’enregistrements, importation de fichiers multimédias (prend en charge la transmission et la lecture simultanées),
    • Température de fonctionnement : De -20 à 50 °C
    • Montage : Vis à serrage manuel rapide

    Module de détection d'obstacles Matrice 4

    • Poids : 225 g
    • Dimensions : 103,3 x 64 x 85,8 mm (L x l x H)
    • Indice de protection : IP55
    • Température de fonctionnement : -20 à 50° C
    • Type de détection : Combinaison de LiDAR et de radar millimétrique à cinq directions
    • FOV : LiDAR : 360° (vertical), 60° (horizontal) Radar à ondes millimétriques : 90° (vertical), 90° (horizontal)
    • Plage de mesure : Distance de détection maximale de 100 m
    • Vitesse effective de détection : vitesse de vol ≤15 m/s (type d'obstacle : Fil d'aluminium à âme en acier de 12 mm)

    Support de nacelle monté sur véhicule

    • Poids : Support droit et support de nacelle : 440 g Support Gauche : 155 g
    • Dimensions : Support droit et support de nacelle : 112,8 x 152,2 x 157,8 mm (L x l x H) Support Gauche : 126,3 x 172,9 x 70,3 mm (L x l x H)
    • Tension d'alimentation : 14 V
    • Indice de protection : IP55
    • Température de fonctionnement : -30 à 50° C

    Système de terminaison de vol (FTS) (vendu uniquement en Europe)

    • Poids : 10,9 g
    • Dimensions : 41,8 x 25,6 x 7,3 mm (L x l x H, sans le port USB)
    • Tension d'alimentation : 5 V
    • Température de fonctionnement : -20 à 50° C
    • Méthode de communication : 4G LTE (nécessite Dongle 2 cellulaire DJI)

    Vos questions les plus fréquentes sur le Dock 3

    Dock

    La DJI Dock 3 est une mise à jour itérative du DJI Dock 2, avec les principales améliorations suivantes par rapport à la génération précédente :
    1. L’indice de protection IP est passé à IP56.
    2. Plage de température de fonctionnement élargie à -30° à 50° C (-22° à 122° F).
    3. Le système de transmission vidéo est passé à O4+ Enterprise.
    4. Prise en charge du déploiement sur véhicule.
    5. Avec la version D-RTK 3 Relay Fixed Deployment, le choix du site du DJI Dock 3 devient plus flexible.
    6. Prise en charge du décollage rapide, prêt à voler dès l’ouverture du couvercle.
    7. Diminution de la latence de l’affichage en direct pour une expérience de fonctionnement plus fluide.
    8. Amélioration des performances de refroidissement et de chauffage du climatiseur.

    Mesuré avec une température ambiante de 25° C (77° F) et un niveau de batterie du drone de 15 % après l’atterrissage, il faut 27 minutes pour charger la batterie des Matrice 4D/TDà 95 %. Par conséquent, l’intervalle minimum entre deux opérations est de 27 minutes. La station d’accueil DJI 3 ne prend pas en charge le remplacement automatique de la batterie de l’appareil.

    Le Dock 3 prend en charge un drone avec plusieurs stations d’accueil, mais ne prend pas en charge plusieurs drones avec une station d’accueil.

    Oui. Sauf lorsque la station d’accueil est reliée à la version de déploiement fixe D-RTK 3 Relay.

    Oui, le module Edge Computing nécessite une alimentation électrique externe et une connexion réseau supplémentaires.

    Oui

    La station d’accueil DJI 3 ne prend en charge que les drones de la série DJI Matrice 4D.

    La fonction de refroidissement du DJI Dock 3 sera activée lorsque la température ambiante dépasse 5° C (41° F) et que la température de la batterie de l’appareil dépasse 35° C (95° F). La fonction de refroidissement de la station d’accueil DJI 3 est désactivée lorsque la température de la batterie de l’appareil est inférieure à 30 °C (86 °F).
    La fonction de chauffage de la station d’accueil DJI 3 sera activée lorsque la température ambiante est inférieure à 5° C (41° F), que la température à l’intérieur de la station d’accueil est inférieure à 35° C (95° F) et que la température de la batterie est inférieure à 35° C (95° F). La fonction de chauffage du DJI Dock 3 sera désactivée lorsque la température à l’intérieur de la station d’accueil dépasse 35° C (95° F) ou que la température de la batterie de l’appareil dépasse 35° C (95° F).

    Il doit être installé dans un environnement ouvert avec une alimentation électrique stable et Internet à une altitude ne dépassant pas 4 500 mètres.

    La vitesse maximale du vent est de 12 m/s et les précipitations maximales sont de 2 mm/h.

    Assurez-vous que l’installation est conforme aux réglementations locales.
    Veillez à la sécurité lors du chargement de la station d’accueil sur le véhicule et n’appliquez pas de force sur le module RTK pendant la manipulation.
    Assurez-vous que la base de la station d’accueil est solidement fixée au support de montage du véhicule, et installez et serrez les écrous de blocage.
    La base de la station d’accueil doit être équipée d’une corde de sécurité qui relie correctement la station d’accueil au véhicule.
    La monture à cardan montée sur véhicule doit être installée correctement.
    Veuillez apposer l’autocollant d’avertissement de conduite fourni sur le tableau de bord.
    Pour des procédures opérationnelles détaillées, veuillez vous reporter au manuel d’installation et de configuration.

    La pente du parking doit être inférieure à 3° pendant le fonctionnement.
    L’étalonnage à distance de la station d’accueil doit être effectué dans le nuage avant l’utilisation.
    Pendant le fonctionnement de l’avion, le véhicule et la station d’accueil ne doivent pas bouger. En cas de mouvement, l’aéronef revient immédiatement à la position absolue du site alternatif relatif.
    Lorsque vous conduisez et que vous entrez ou sortez d’un parking souterrain, veillez à respecter les règles de sécurité routière et les restrictions de hauteur.
    Veillez à ce que le couvercle du Dock soit fermé lorsque le véhicule se déplace.
    Lorsque deux stations d’accueil sont déployées sur un véhicule, elles doivent être ajoutées au même projet pour garantir le décollage et l’atterrissage en toute sécurité de plusieurs appareils.

    Non

    Le drone se positionne avec précision grâce au système de positionnement RTK et aux marqueurs visuels situés sur la plateforme d’atterrissage et sur la face intérieure du couvercle.

    Lorsqu’il n’y a pas d’alimentation électrique, appuyez une fois sur le bouton multifonction à l’intérieur de l’armoire électrique et maintenez-le enfoncé pour mettre en marche la batterie de secours. Lorsque le réseau est alimenté, la batterie de secours s’allume automatiquement sans opération supplémentaire.

    Éteignez l’interrupteur d’alimentation CA, puis appuyez une fois sur le bouton multifonction à l’intérieur de l’armoire électrique et maintenez-le enfoncé pour éteindre la batterie de secours.

    Drones Matrice 4D & TD

    La série DJI Matrice 4D comprend actuellement deux versions – DJI Matrice 4D et DJI Matrice 4TD.
    Le DJI Matrice 4D est équipé d’une caméra 4/3 CMOS 20MP grand angle, d’une caméra CMOS 1/1,3 pouce 48MP moyen télé, d’une caméra CMOS 1/1,5 pouce 48MP télé, et d’un télémètre laser, offrant de puissantes capacités d’imagerie.
    Le DJI Matrice 4TD est équipé d’une caméra grand angle CMOS 1/1,3 pouce 48MP, d’une caméra moyen télé CMOS 1/1,3 pouce 48MP, d’une caméra télé CMOS 1/1,5 pouce 48MP, d’une caméra thermique infrarouge, d’une lumière auxiliaire NIR et d’un télémètre laser. Il est doté de puissantes capacités d’imagerie thermique et d’imagerie à faible luminosité.

    La série DJI Matrice 4D est certifiée C2 et C6 par l’Agence européenne de la sécurité aérienne (EASA).

    IP55

    Seule la caméra grand angle CMOS 4/3 du DJI Matrice 4D prend en charge la cartographie sans GCP.

    N’exposez PAS les lentilles de la caméra infrarouge à de fortes sources d’énergie telles que le soleil, la lave ou un rayon laser. Sinon, le capteur de la caméra risque d’être brûlé et de subir des dommages permanents.

    La série DJI Matrice 4D présente les principales différences suivantes par rapport à la série Matrice 4 :
    1. Prise en charge de l’indice de protection IP55.
    2. Durée de vol maximale de 54 minutes.
    3. Plus grande capacité de charge utile.
    4. Prise en charge du relais aéroporté, un drone pouvant voler en altitude pour servir de relais, ce qui permet de résoudre les problèmes de signal dans les régions montagneuses.
    5. Les bras des drones de la série Matrice 4D ne sont pas pliables.

    Les drones de la série DJI Matrice 4D intègrent des amortisseurs de rotation à la base de chaque bras pour atténuer les vibrations du bras, ce qui garantit un vol fiable et de longue durée dans divers environnements. Les bras peuvent tourner à un petit angle et les espaces visibles à la base des bras sont des caractéristiques de conception normales.

    L’efficacité de l’antigivrage des hélices diminue avec le temps. Veuillez remplacer les hélices au moins tous les 12 mois ou après 500 heures de vol.
    Ne rayez pas la surface des hélices et ne les touchez pas directement avec vos doigts. N’utilisez pas de solvants à base d’huile ou d’alcool pour essuyer les hélices, car cela pourrait endommager la couche d’antigivrage à la surface.
    Chaque jeu d’hélices est équilibré dynamiquement. Lorsque vous remplacez des hélices, utilisez les hélices du même paquet et ne les mélangez pas avec des hélices d’autres paquets.
    Si les hélices sont déformées ou endommagées en cours d’utilisation, elles doivent être remplacées rapidement. Lors du remplacement des hélices, veillez à remplacer simultanément les rondelles et les vis correspondantes. Ne les réutilisez pas.

    Pour une meilleure réduction du bruit.

    Oui, ils peuvent être reliés au DJI RC Plus 2 Enterprise pour le vol manuel.

    Non.

    Batteries et chargeur

    La batterie DJI Matrice 4D Series peut être chargée avec le DJI Dock 3 et le hub de charge DJI 240W.

    Le concentrateur de charge DJI Matrice 4D Series 240W prend en charge deux modes de charge. En basculant le commutateur de mode sur le côté du concentrateur de charge, vous pouvez passer d’un mode de charge à l’autre.
    Mode standard : Chaque batterie est chargée à 100% dans l’ordre.
    Mode prêt à voler : Chaque batterie est chargée à 90 % dans l’ordre et maintenue à 90 % après la charge. Ce mode permet une utilisation rapide des batteries.

    Chargement avec le concentrateur de charge 240 W de la série DJI Matrice 4D :
    En mode standard, il faut environ 40 minutes pour charger complètement une batterie DJI Matrice 4D Series à partir de 15 %.
    En mode prêt à voler, il faut environ 30 minutes pour charger une batterie DJI Matrice 4D Series de 15 % à 90 %.

    Chargement avec le DJI Dock 3 :
    En mode standard, il faut environ 37 minutes pour charger complètement une batterie DJI Matrice 4D Series à partir de 15 %.
    En mode prêt à voler, il faut environ 27 minutes pour charger une batterie DJI Matrice 4D Series de 15 % à 95 %.

    Non.

    Oui, vous pouvez connecter le concentrateur de charge au port SDC de la station d’alimentation pour le charger. La station d’alimentation DJI Power Series doit être mise à jour avec le dernier firmware.

    Non.

    La batterie DJI Matrice 4D Series peut fonctionner dans un environnement allant de -20° à 45° C (-4° à 113° F). La durée de vie de la batterie sera réduite si elle est utilisée dans des environnements à basse température. Veuillez planifier correctement le temps de vol.

    Pour le montage d’un parachute et d’autres charges utiles.

    Relais D-RTK 3

    Utilisé avec les appareils et les stations d’accueil DJI désignés, il peut être installé en hauteur comme relais pour résoudre les problèmes d’obstruction du signal.

    Elle peut être activée sur l’appli DJI Enterprise ou en connectant son port Type-C au DJI Assistant 2 (Enterprise Series) à l’aide d’un câble.

    Après avoir remplacé l’appareil, rétablissez la liaison entre l’appareil et la station d’accueil DJI pour rétablir la connexion avec la station relais.
    Pour remplacer la station d’accueil, rétablissez la connexion entre la station relais et la station d’accueil.

    Lorsque la distance de câble entre la station relais et la station d’accueil est inférieure à 100 mètres, il est recommandé d’alimenter le module PoE en le connectant directement au port de sortie PoE du DJI Dock 3 via un câble Ethernet.
    Lorsque la distance de câble entre la station relais et la station d’accueil DJI est supérieure à 100 mètres, une alimentation PoE supplémentaire doit être achetée pour une alimentation séparée

    La version de déploiement fixe du relais D-RTK 3 prend uniquement en charge le mode station relais et est principalement utilisée pour le déploiement fixe du DJI Dock 3.

    La station multifonctionnelle D-RTK 3 prend en charge les modes station relais, station de base et station mobile, et peut fonctionner avec différents drones DJI.

    Elle peut fonctionner avec les drones DJI Dock 3 et la série DJI Matrice 4D.

    Vous pouvez utiliser l’aéronef de la série DJI Matrice 4D et la radiocommande pour effectuer l’évaluation et la sélection du site à l’emplacement prévu pour le déploiement du relais en vous basant sur les instructions de l’appli DJI Pilot 2, et déployer la station relais en fonction des résultats de la sélection du site.

    Non.

    Oui. Lorsqu’il est utilisé comme station relais pour le DJI Dock 3, l’avion vérifiera la qualité des données RTK du DJI Dock 3 et de la station relais, en sélectionnant la source de données pour garantir un positionnement fiable.

    La station relais dispose d’une batterie de secours intégrée qui lui permet de continuer à fonctionner pendant un certain temps après une coupure de courant. Il convient de procéder au dépannage et de rétablir l’alimentation électrique dans les meilleurs délais.

    Un seul.

    L’application DJI Enterprise.

    Il est recommandé d’effectuer le déploiement à moins d’un kilomètre de la station d’accueil, en maintenant une ligne de vue dégagée entre DJI Dock 3 et la station relais, sans obstructions ni interférences.
    La distance entre la station relais et la station d’accueil doit être inférieure à 100 mètres pendant le processus de liaison.

    En l’absence d’obstacles et d’interférences, le relais D-RTK 3 version déploiement fixe peut étendre la portée de la transmission vidéo jusqu’à 25 km.

    Actuellement, non.

    Haut parleur & projecteur

    Le haut-parleur DJI AS1 prend en charge les fonctions d’enregistrement, d’importation multimédia et de synthèse vocale*. Il permet également la diffusion en temps réel et l’annulation d’écho**, ce qui rend les opérations de recherche et de sauvetage d’urgence plus efficaces et plus flexibles.
    Le projecteur et le haut-parleur peuvent être utilisés indépendamment ou simultanément, répondant ainsi aux besoins de scénarios plus opérationnels.

    *La fonction de synthèse vocale prend uniquement en charge le mandarin et l’anglais pour le moment.
    **Veuillez mettre à niveau le firmware vers la dernière version.

    Adapté aux appareils de la gamme DJI Matrice 4

    1. Serrez les vis pour garantir la sécurité de l’installation.
    2. Lorsque vous utilisez le haut-parleur et le projecteur ensemble, retirez le support adaptateur du haut-parleur.
    3. Après l’installation, mettez à niveau tous les périphériques vers la dernière version du firmware, activez le haut-parleur et étalonnez le compas de l’appareil en suivant les invites de l’application.

    Faites attention aux points suivants lors de l’utilisation du haut-parleur :
    1. L’installation du haut-parleur a un impact sur les performances de puissance de l’appareil. Prêtez attention à la sécurité en vol.
    2. Utilisez la radiocommande standard pour diffuser des voix humaines afin de bénéficier d’un effet de lecture optimal. Il est déconseillé de diffuser des sons à fréquence unique pour éviter d’endommager le haut-parleur de façon irrémédiable.
    3. N’utilisez PAS le haut-parleur si des personnes se trouvent à proximité de l’appareil ou si l’appareil se trouve dans une zone urbaine ayant une concentration de structures sensibles au bruit, car le volume pourrait provoquer des accidents ou des blessures.

    Il prend en charge les raccourcis de démarrage et d’arrêt de la diffusion en temps réel, qui peuvent être définis dans les boutons personnalisés de l’application de radiocommande pour une utilisation rapide pendant les tâches.

    Installez le haut-parleur sur l’appareil. Lorsque le firmware de l’appareil est mis à niveau, le haut-parleur est également mis à jour. Il existe trois façons de mettre à niveau le firmware :
    1. Connectez l’appareil à l’ordinateur et utilisez le logiciel DA2 pour configurer les paramètres et réaliser la mise à niveau.
    2. Cliquez sur la mise à niveau du firmware dans l’interface principale de l’application pour la mettre à jour directement.
    3. Lorsque le système vous invite à effectuer une mise à niveau cohérente, cliquez sur Mise à niveau.

    1. Le projecteur DJI AL1 prend en charge les modes Toujours allumé et Stroboscope ; prise en charge de l’activation et de la désactivation du mode Suivre l’orientation de la nacelle.
    2. Le projecteur et le haut-parleur peuvent être utilisés indépendamment ou simultanément, répondant ainsi aux besoins d’un plus grand nombre de scénarios opérationnels.
    3. Ajout du mode d’éclairage FOV à large champ, capable d’éclairer une plus grande zone.

    Adapté aux appareils de la gamme DJI Matrice 4.

    1. Il est recommandé d’activer la fonction de désembuage électronique lors de l’utilisation du projecteur en mode grand-angle ou 1X sur l’appareil afin d’obtenir une meilleure qualité d’image.
    2. Il est recommandé de réduire de manière appropriée la luminosité du projecteur et de l’allumer au besoin pour minimiser l’impact sur la durée de vol du drone.

    1. Lors de l’installation du projecteur, serrez bien les vis pour assurer la sécurité du montage.
    2. Après avoir installé le projecteur, activez-le en suivant les invites de l’application et mettez à niveau tous les périphériques vers le dernier firmware.

    Oui, mais il est recommandé d’utiliser DJI Mavic 3 gamme Enterprise avec les hélices 9453F pour Enterprise.

    Lorsque vous utilisez ensemble le haut-parleur et le projecteur, retirez le support adaptateur situé sur la partie inférieure du haut-parleur, installez le haut-parleur sur l’interface supérieure du projecteur et serrez les vis.

    Veuillez prêter attention aux points suivants lors de l’utilisation du projecteur :
    1. L’installation du projecteur affecte les performances d’évitement d’obstacles et de puissance de l’appareil. Lorsque le projecteur est allumé, la fonction d’évitement d’obstacles est automatiquement désactivée. Prêtez attention à la sécurité en vol.
    2. Ne pointez PAS le projecteur directement vers vos yeux ou ceux d’une autre personne pour éviter tout dommage oculaire.
    3. Le projecteur peut devenir chaud après une utilisation prolongée. Faites preuve de prudence pour éviter les brûlures.

    Dans les paramètres de projecteur sur l’application, activez le mode FOV à large champ pour augmenter la plage d’éclairage et le champ de vision. Cette fonction est liée au rapport de zoom de la caméra et est disponible uniquement avec la caméra grand angle et le zoom 1x.

    Installez le projecteur sur l’appareil. Lors de la mise à niveau du firmware de l’appareil, le projecteur est également mis à jour. Il existe trois façons de mettre à niveau le firmware :
    1. Connectez l’appareil à l’ordinateur et utilisez le logiciel DA2 pour configurer les paramètres et réaliser la mise à niveau.
    2. Cliquez sur la mise à niveau du firmware dans l’interface principale de l’application pour la mettre à jour directement.
    3. Lorsque le système vous invite à effectuer une mise à niveau cohérente, cliquez sur Mise à niveau.

    Dans les paramètres du projecteur, vous pouvez choisir de désactiver le mode Suivre l’orientation de la nacelle. Notez qu’une fois ce mode désactivé, le projecteur conserve son angle actuel. Lors de la réactivation du mode, le projecteur s’ajuste automatiquement pour s’aligner sur l’orientation de la nacelle.

    Les raccourcis suivants sont disponibles : Marche/Arrêt/Stroboscope. Ceux-ci peuvent être définis dans les boutons personnalisés de l’application de radiocommande pour une utilisation rapide pendant les tâches.

    1. Le produit peut être endommagé ou présenter un dysfonctionnement en cas de chocs externes. Veillez à le manipuler avec précaution pendant l’utilisation et à ne pas le laisser tomber.
    2. L’appareil peut être rangé directement dans sa mallette de protection avec le projecteur installé.

    Module de détection d'obstacles

    Les drones de la série DJI Matrice 4D et de la série DJI Matrice 4.
    Lors de l’installation sur les drones de la série Matrice 4, un support doit être installé au bas du module de détection d’obstacles.

    Serrez les vis et assurez-vous de l’étanchéité de l’interface. En cas d’utilisation avec la station d’accueil DJI, utilisez la clé hexagonale fournie pour resserrer les vis.
    Lorsque vous utilisez la station d’accueil DJI, veuillez fixer correctement l’étiquette de positionnement LiDAR sur le couvercle de la station d’accueil, comme indiqué dans le manuel.
    Veuillez terminer l’installation des accessoires du module de détection d’obstacles avant d’allumer l’appareil. N’installez pas les accessoires du module de détection d’obstacles lorsque l’appareil est sous tension.
    Après l’installation, connectez-vous à l’internet et activez le module de détection d’obstacles comme demandé. Si une demande de mise à jour du micrologiciel apparaît, veuillez mettre à jour le micrologiciel le plus récent dans les meilleurs délais.

    Veillez à ce que le dôme du radar reste propre afin d’éviter d’affecter les performances d’évitement des obstacles.

    La pluie, la neige, le brouillard et la poussière peuvent affecter les performances d’évitement des obstacles. En raison des limites du système de sécurité, le drone ne peut pas éviter activement les objets se déplaçant rapidement. Veuillez voler avec prudence et prendre le contrôle manuel si nécessaire.

    Installez le module de détection d’obstacles sur l’appareil et il sera mis à jour en même temps que le micrologiciel de l’appareil. Il existe quatre façons de mettre à jour le micrologiciel :
    1. Effectuez une mise à jour en un clic sur la page de gestion des appareils de DJI FlightHub 2.
    2. Connectez l’appareil à un ordinateur et utilisez le DJI Assistant 2 (Enterprise Series) pour effectuer la mise à jour.
    3. Appuyez sur la mise à jour du micrologiciel sur l’interface principale de l’application DJI Pilot 2.
    4. Lorsque l’app DJI Pilot 2 demande une mise à jour cohérente pour tous les modules, confirmez la mise à jour.

    Support de nacelle monté sur véhicule

    Avant l’installation ou la connexion/déconnexion des câbles de l’appareil, mettez d’abord la station d’accueil hors tension.
    N’appuyez pas avec force sur le couvercle de la station d’accueil pendant l’installation. Assurez-vous que le support est installé comme indiqué sur le schéma. Ne l’installez pas à l’envers.
    Utilisez les vis appropriées, comme indiqué sur le schéma, et assurez-vous que toutes les vis sont bien serrées.
    Ne placez jamais d’outils d’installation sur la plate-forme d’atterrissage. Avant de fermer le couvercle de la station d’accueil, assurez-vous que la surface de la plate-forme est exempte de tout objet étranger et de toute saleté.
    Veuillez apposer l’autocollant de rappel fourni sur le panneau de commande du cockpit.

    Accessoires

    Lorsque la station d’accueil est chargée à l’aide d’une station d’alimentation portable DJI Power 1000 Series entièrement rechargée, quelle est la durée d’utilisation ?
    Fonctionnement continu de l’appareil : À une température ambiante de 25° C (77° F), avec un fonctionnement continu du drone et la climatisation de la station d’accueil réglée sur refroidissement, la durée de fonctionnement est de 2 à 3 heures.
    Station d’accueil et drone en attente : à une température ambiante de 25° C (77° F), avec la climatisation en mode ralenti, elle peut durer 7 à 8 heures.

    Les données ci-dessus sont fournies à titre indicatif, car la durée d’utilisation réelle dépend de la température ambiante et des conditions d’utilisation de la station d’accueil.

    Non.

    Logiciel

    L’application DJI Pilot 2 et d’autres logiciels développés à l’aide du MSDK.

    Oui.

    Le DJI Matrice 4TD prend en charge la capture oblique intelligente dans la fonction Collecte oblique de l’itinéraire de zone.

    La gamme DJI Matrice 4D est dotée d’une capture oblique intelligente dans 5 directions, permettant une collecte de données avec un seul itinéraire. DJI Mavic 3E offre une capture oblique intelligente dans 3 directions, ce qui nécessite deux itinéraires pour réaliser la collecte des données.

    La gamme DJI Matrice 4D et Zenmuse P1 sont dotés d’une capture oblique intelligente dans 5 directions. Cependant, la capture oblique intelligente de la gamme DJI Matrice 4D est en forme de « X », tandis que la capture oblique intelligente Zenmuse P1 est en forme de « + ».

    Application

    DJI Matrice 4D prend en charge la cartographie précise après activation de la fonction RTK.
    L’installation du module RTK sur DJI Matrice 4TD ne permet pas de garantir la précision finale.

    La gamme DJI Matrice 4D prend en charge le kit de développement de nacelle-caméra, le kit de développement mobile et l’API Cloud.

    DJI Dock 3 et version de déploiement fixe de la station relais D-RTK 3.

    La gamme Matrice 4D est uniquement compatible avec les itinéraires de vol de la série DJI M30 lorsqu’elle utilise la caméra thermique infrarouge. Elle n’est pas encore compatible avec les itinéraires des caméras grand angle ou zoom.

    Autres

    Non. Veuillez vérifier auprès de votre revendeur les pays et régions d’utilisation autorisés avant l’achat.

    Non.

    DJI Dock 3 et version de déploiement fixe de la station relais D-RTK 3.

    La gamme Matrice 4D est uniquement compatible avec les itinéraires de vol de la série DJI M30 lorsqu’elle utilise la caméra thermique infrarouge. Elle n’est pas encore compatible avec les itinéraires des caméras grand angle ou zoom.

    RECEVOIR UN DEVIS ET LA FICHE PRODUIT

    Remplissez le formulaire en prenant soin de nous laisser vos coordonnées et nous vous contacterons sous 48h.
    Vous pouvez nous écrire par email à contact@escadrone.com ou nous téléphoner au +33(0)4 58 00 54 10 du lundi au vendredi de 8h30 à 17h30








      Vous avez un projet ?
      Contactez-nous !
