La lasergrammétrie (LiDAR) appliquée à la topographie repose sur la télémétrie laser par temps de vol (Time of Flight) : le capteur émet des impulsions infrarouges et mesure leur temps de retour pour générer un nuage de points 3D d’une densité et d’une précision inaccessibles aux méthodes optiques classiques. Grâce à la technologie multi-échos, le faisceau traverse la végétation dense pour atteindre le sol naturel, permettant de produire des Modèles Numériques de Terrain (MNT) fiables même en forêt ou en zone fortement enherbée. Couplé à un positionnement GNSS RTK ou PPK, le LiDAR aéroporté sur drone permet de cartographier de grandes surfaces en un temps réduit, avec des livrables directement exploitables en SIG, CAO ou BIM.
Sur un chantier de terrassement en zone boisée, un relevé tachéométrique classique peut mobiliser plusieurs équipes pendant plusieurs jours sans jamais atteindre le sol sous la canopée. La lasergrammétrie LiDAR appliquée à la topographie répond précisément à ce problème : en embarquant un capteur laser sur drone, il devient possible de modéliser le relief réel sous couvert végétal, de calculer des cubatures précises et de produire des plans topographiques exploitables en quelques heures. Cette technologie s’impose aujourd’hui dans le BTP, la gestion forestière, l’hydrologie et la surveillance d’infrastructures. Cet article détaille le fonctionnement du LiDAR aéroporté, ses avantages comparatifs face à la photogrammétrie, les livrables que vous pouvez en attendre, et les solutions disponibles pour intégrer cette technologie à vos missions.
Sommaire
Comprendre le LiDAR commence par saisir la physique du signal. Chaque impulsion laser émise par le capteur devient, après traitement, une coordonnée spatiale précise dans un référentiel géographique. C’est l’accumulation de ces coordonnées, à raison de plusieurs centaines de milliers par seconde, qui constitue le nuage de points 3D.
Le capteur LiDAR (Light Detection And Ranging) émet des impulsions lumineuses infrarouges vers la surface terrestre. En mesurant avec une précision extrême le temps que met chaque faisceau pour revenir après réflexion, le système calcule la distance séparant le drone de la cible : c’est le principe du Time of Flight (ToF). Cette mesure de distance est ensuite combinée aux données de l’unité de mesure inertielle (IMU), qui enregistre en continu l’orientation et l’inclinaison du vecteur aérien, ainsi qu’aux données de positionnement GNSS (Système mondial de navigation par satellite). La qualité de la synchronisation entre ces trois flux de données conditionne directement la précision absolue du relevé. Sans une IMU performante et un positionnement GNSS centimétrique, les coordonnées des points seraient entachées d’erreurs systématiques impossibles à corriger en post-traitement.
La capacité de pénétration végétale est l’atout majeur du LiDAR en topographie forestière et en zone enherbée. Une seule impulsion laser peut générer plusieurs retours successifs : le premier écho correspond à la canopée ou aux branches hautes, les échos intermédiaires aux strates de végétation inférieures, et le dernier écho atteint le sol ferme. Cette technologie multi-échos permet d’extraire le Modèle Numérique de Terrain (MNT) du sol naturel même lorsque la végétation masque totalement la surface à l’œil humain et aux capteurs optiques. Le programme national LiDAR HD coordonné par l’IGN, qui vise à couvrir l’intégralité du territoire français d’ici fin 2026 avec une densité moyenne de 10 points par mètre carré, s’appuie précisément sur cette capacité pour produire une description altimétrique homogène sur l’ensemble du territoire, y compris les massifs forestiers.
En forêt de montagne, là où un levé tachéométrique nécessiterait plusieurs semaines de terrain, un drone équipé d’un capteur LiDAR peut couvrir plusieurs dizaines d’hectares en une journée et restituer le relief du sol sous la canopée avec une précision jusqu’à centimétrique selon les conditions d’acquisition et de post-traitement.
La maîtrise de ces quatre composantes est indispensable pour garantir la fiabilité des livrables topographiques issus d’un relevé LiDAR par drone.
La photogrammétrie par drone est aujourd’hui largement répandue pour les relevés topographiques en terrain dégagé. Mais dès que le terrain se complexifie, la lasergrammétrie LiDAR s’impose comme la seule méthode capable de restituer fidèlement le relief. Comprendre les différences techniques entre ces deux approches permet de choisir la solution adaptée à chaque mission.
La photogrammétrie est une méthode passive : elle reconstitue la géométrie d’une scène à partir du contraste visuel entre pixels d’images superposées. Elle dépend donc directement de la luminosité, de la texture des surfaces et de la visibilité du sol. Le LiDAR est une méthode active : il émet lui-même son signal et ne dépend ni de la lumière ambiante, ni du contraste visuel. Il fonctionne sous ciel couvert, dans des zones d’ombre marquées, et détecte des structures fines comme les câbles électriques ou les grillages que la photogrammétrie ne parvient généralement pas à modéliser. En terrain végétalisé, la photogrammétrie restitue la surface de la canopée, non le sol : elle produit un Modèle Numérique de Surface (MNS) mais ne peut pas générer un MNT fiable sans points de sol visibles. Le LiDAR, grâce à ses multi-échos, atteint le sol même sous une végétation dense et produit directement les deux modèles. Pour approfondir les cas d’usage de la formation photogrammétrie par drone, consultez notre catalogue de formations.
Plusieurs contextes opérationnels rendent le LiDAR indispensable par rapport à la photogrammétrie. En forêt dense ou en zone de bocage, seul le LiDAR permet d’obtenir un MNT exploitable pour des études hydrologiques ou des projets de voirie. Sur les grands linéaires (routes, voies ferrées, réseaux de transport d’énergie), l’acquisition dynamique par LiDAR peut réduire fortement la durée des relevés par rapport aux méthodes terrestres. La détection des structures fines, comme les câbles haute tension ou les pylônes, est également un domaine où le LiDAR excelle, avec des applications directes pour les gestionnaires de réseaux. Enfin, les missions nécessitant une indépendance aux conditions lumineuses, par exemple en gorge encaissée ou sous un couvert nuageux permanent, bénéficient directement des propriétés de mesure active du LiDAR. Consultez notre gamme de solutions géospatiales professionnelles pour identifier le capteur adapté à votre contexte.
Le choix entre LiDAR et photogrammétrie n’est pas systématiquement binaire : certaines missions combinent les deux technologies pour obtenir à la fois la richesse colorimétrique des images et la précision altimétrique du laser.
Un relevé LiDAR par drone produit en premier lieu un nuage de points brut géoréférencé. La valeur ajoutée réelle se construit lors du post-traitement, qui transforme cette masse de données en documents directement utilisables par les ingénieurs, géomètres et chefs de projet.
La première étape du post-traitement consiste à classifier les points du nuage selon leur nature : sol, végétation basse, végétation haute, bâtiment, infrastructure. Cette classification, réalisée par des algorithmes dédiés dans des logiciels spécialisés, permet d’isoler les points d’impact terrestre pour générer le Modèle Numérique de Terrain (MNT), qui représente la surface du sol nu après filtrage de tout le sursol. Le Modèle Numérique de Surface (MNS) est quant à lui produit en conservant l’ensemble des points, y compris la végétation et le bâti. Ces deux modèles s’exportent généralement en format raster GeoTIFF pour une intégration directe dans les logiciels SIG (Système d’Information Géographique) ou en format maillage pour les outils BIM (Building Information Modeling). La densité du nuage de points conditionne la résolution finale des modèles : plus la densité est élevée, plus les détails topographiques fins sont restitués.

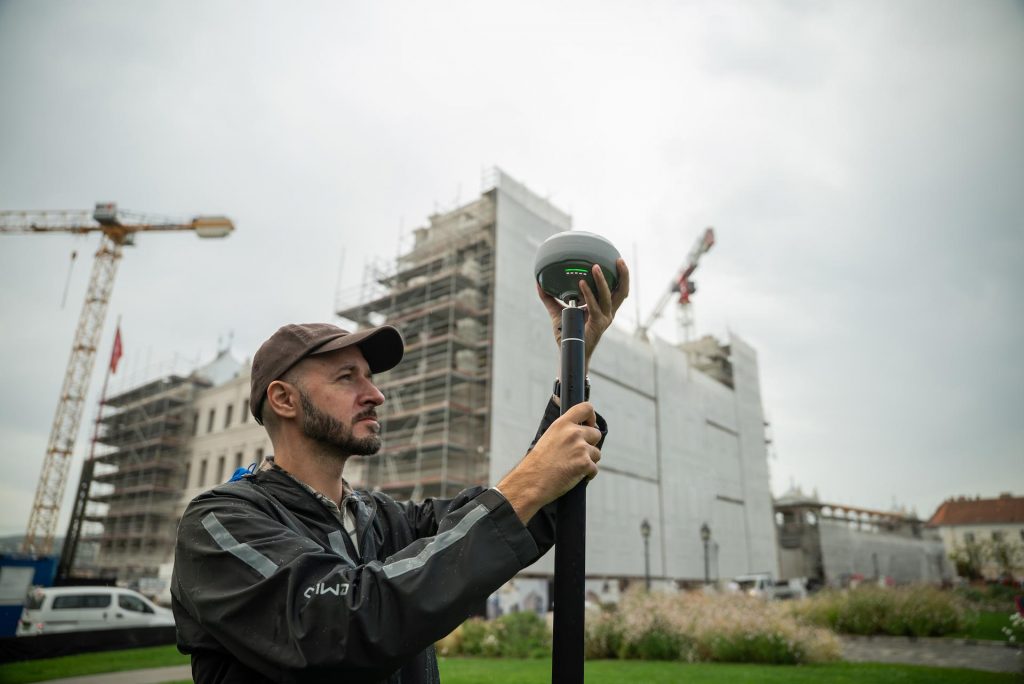

La précision absolue d’un relevé LiDAR par drone dépend de la qualité du positionnement GNSS utilisé. En mode RTK (Real-Time Kinematic), les corrections différentielles sont appliquées en temps réel depuis une base au sol ou un réseau de stations de référence comme le réseau Orphéon. En mode PPK (Post-Processed Kinematic), les corrections sont appliquées après la mission sur les données brutes enregistrées, ce qui offre une robustesse accrue en cas de perte de signal RTK pendant le vol. Dans les deux cas, des points de contrôle au sol (GCP) permettent de valider la précision réelle des livrables et de détecter d’éventuelles dérives systématiques. Cette étape de contrôle qualité est indispensable pour les missions à enjeux forts, comme les calculs de cubatures en carrière ou les études de risques hydrologiques, où une erreur altimétrique non détectée peut avoir des conséquences significatives sur les décisions prises.
| Livrable | Usage principal | Format courant | Précision indicative |
|---|---|---|---|
| Nuage de points classifié | Base de tous les traitements, analyse forestière, BIM | LAS / LAZ | Selon conditions d’acquisition |
| MNT (Modèle Numérique de Terrain) | Terrassement, hydrologie, cubatures | GeoTIFF, XYZ | Jusqu’à centimétrique |
| MNS (Modèle Numérique de Surface) | Bâti, végétation, infrastructures | GeoTIFF, maillage | Jusqu’à centimétrique |
| Courbes de niveau et plans DWG | Conception CAO, plans de récolement | DWG, DXF, SHP | Selon équidistance choisie |
Ces livrables couvrent l’ensemble des besoins documentaires d’un projet de génie civil, de gestion forestière ou d’aménagement du territoire, depuis la phase d’étude jusqu’au suivi de chantier.
Passer au LiDAR aéroporté implique de choisir le bon binôme drone-capteur, de maîtriser les paramètres d’acquisition et de disposer des compétences en post-traitement pour exploiter les données. C’est un investissement technique qui se rentabilise rapidement dès lors que les missions sont récurrentes ou que les terrains sont complexes.
Le choix du capteur LiDAR dépend de plusieurs critères : la densité de points souhaitée, la portée altimétrique, la compatibilité avec le vecteur drone et le niveau de précision requis par les livrables. Escadrone distribue plusieurs systèmes complémentaires, dont le DJI L2 LiDAR et le DJI L3 LiDAR, conçus pour s’intégrer aux drones de la gamme Matrice et offrir un workflow complet depuis l’acquisition jusqu’au post-traitement via DJI Terra. Pour les missions nécessitant une précision absolue maximale, le positionnement GNSS du drone doit être complété par une station de base au sol ou un abonnement à un réseau de corrections différentielles. Le choix du mode RTK ou PPK dépend des contraintes terrain : le RTK est adapté aux zones avec une bonne couverture réseau, tandis que le PPK offre une solution robuste en zone isolée ou en montagne. Escadrone accompagne ses clients dans le choix du système complet, du capteur à la station GNSS de référence, en partant du besoin métier réel et non du catalogue.
Maîtriser un système LiDAR ne se limite pas à piloter le drone : le post-traitement des nuages de points, la classification, la génération des modèles numériques et le contrôle qualité requièrent une formation spécifique. Escadrone propose des formations dédiées à la lasergrammétrie par drone, dispensées par des formateurs qui sont eux-mêmes des pilotes exploitants, dans 15 centres répartis en France. Les stagiaires travaillent sur du matériel récent et bénéficient d’un accès illimité à la plateforme e-learning pour consolider leurs acquis après la session. L’atelier technique interne de Montbonnot-Saint-Martin assure le support SAV et la maintenance des capteurs LiDAR, garantissant la continuité opérationnelle de votre parc matériel. Des organisations comme EDF, le CNRS ou Bureau Veritas font confiance à Escadrone pour leurs projets de relevés complexes. Avec plus de 3 000 professionnels formés depuis 2014 et une note Google de 4,9/5 sur 190 avis, Escadrone est le partenaire de référence pour intégrer le LiDAR à vos flux de travail topographiques. Contactez nos conseillers pour un premier échange sur votre projet ou consultez le calendrier de nos centres de formation.
Le LiDAR (Light Detection And Ranging) repose sur le principe de la télémétrie laser par temps de vol (Time of Flight). Le capteur embarqué sur le drone émet des centaines de milliers d’impulsions infrarouges par seconde vers la surface terrestre. En mesurant avec précision le temps que met chaque faisceau pour revenir après réflexion, le système calcule la distance exacte entre le capteur et la cible. Ces mesures de distance sont synchronisées avec les données de l’unité de mesure inertielle (IMU), qui enregistre l’orientation du drone, et avec les données de positionnement GNSS RTK ou PPK, pour produire des coordonnées spatiales absolues précises.
L’accumulation de ces coordonnées forme un nuage de points 3D géoréférencé d’une densité exceptionnelle. Ce nuage constitue la matière première de tous les livrables topographiques : Modèle Numérique de Terrain (MNT), Modèle Numérique de Surface (MNS), courbes de niveau, plans DWG. La précision finale du relevé dépend de la qualité de chacun des trois flux de données (laser, IMU, GNSS) et de leur synchronisation.
C’est précisément l’avantage décisif du LiDAR sur la photogrammétrie en terrain végétalisé. Grâce à la technologie multi-échos, une seule impulsion laser peut générer plusieurs retours successifs en traversant les interstices du feuillage. Le premier écho correspond à la canopée, les échos intermédiaires aux strates de végétation inférieures, et le dernier écho atteint le sol ferme. Cette capacité de pénétration permet d’extraire un Modèle Numérique de Terrain (MNT) fiable même en forêt dense ou en zone fortement enherbée, là où la photogrammétrie ne restitue que la surface de la végétation.
En pratique, la qualité de la pénétration dépend de la densité du couvert végétal et de la densité de points du capteur LiDAR utilisé. Sous une canopée très fermée, une fraction des impulsions atteint tout de même le sol, suffisante pour interpoler un MNT exploitable. C’est sur ce principe que repose le programme national LiDAR HD de l’IGN, qui cartographie l’ensemble du territoire français y compris les massifs forestiers.
Le livrable primaire d’un relevé LiDAR est le nuage de points classifié au format LAS ou LAZ, où chaque point est catégorisé selon sa nature : sol, végétation basse, végétation haute, bâtiment, infrastructure. À partir de ce nuage classifié, il est possible de générer un Modèle Numérique de Terrain (MNT) représentant le sol nu, un Modèle Numérique de Surface (MNS) incluant tout le sursol, des courbes de niveau et des lignes de rupture de pente, ainsi que des plans topographiques au format DWG ou DXF directement exploitables en CAO.
Ces livrables servent de base aux calculs de cubatures pour les projets de terrassement, aux études hydrologiques, à la planification de réseaux d’assainissement, au suivi de stocks en carrière et à l’intégration dans les processus BIM. Ils s’exportent vers les principaux logiciels SIG et CAO du marché. La résolution et la précision des livrables dépendent de la densité du nuage de points acquis et de la qualité du positionnement GNSS utilisé lors de la mission.
Le RTK (Real-Time Kinematic) applique les corrections différentielles GNSS en temps réel pendant le vol, depuis une station de base au sol ou un réseau de stations de référence. Il permet de vérifier immédiatement la qualité du positionnement et de détecter d’éventuels problèmes de signal pendant la mission. Il nécessite une liaison radio ou réseau stable entre la base et le drone pendant toute la durée du vol, ce qui peut être contraignant en zone isolée ou en montagne.
Le PPK (Post-Processed Kinematic) enregistre les données brutes GNSS pendant le vol et applique les corrections en post-traitement, après la mission. Cette approche est plus robuste aux pertes de signal temporaires et ne nécessite pas de liaison temps réel entre la base et le drone. Elle est particulièrement adaptée aux missions en zone isolée, en gorge encaissée ou dans des environnements où les interférences radio sont fréquentes. Dans les deux cas, des points de contrôle au sol permettent de valider la précision absolue des livrables.
Les missions LiDAR par drone sont soumises au règlement européen UE 2019/947 et à ses décrets d’application en France. Le cadre réglementaire applicable dépend du type de drone utilisé, de sa masse, de sa classe (C0 à C6) et des conditions de vol : zone survolée, distance aux tiers, vol en vue directe ou hors vue. La plupart des drones professionnels utilisés pour le LiDAR topographique relèvent de la catégorie Spécifique, qui requiert soit une déclaration de conformité à un scénario standard (STS-01 ou STS-02), soit une autorisation d’exploitation délivrée par la DGAC (Direction Générale de l’Aviation Civile) sur la base d’une évaluation des risques.
Le télépilote doit être titulaire des compétences adaptées à la catégorie de vol et l’exploitant doit être enregistré sur la plateforme AlphaTango. Pour les missions en zone peuplée ou hors vue directe, des exigences spécifiques s’appliquent, notamment la détention du CATS (Certificat d’Aptitude Théorique au pilotage de drone en catégorie Spécifique) et une formation pratique adaptée. Il est recommandé de consulter la DGAC ou un organisme de formation agréé pour vérifier le cadre applicable à chaque mission avant de la planifier.
